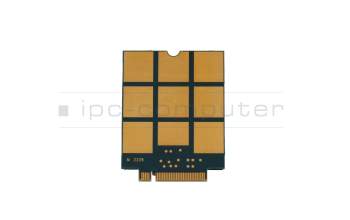

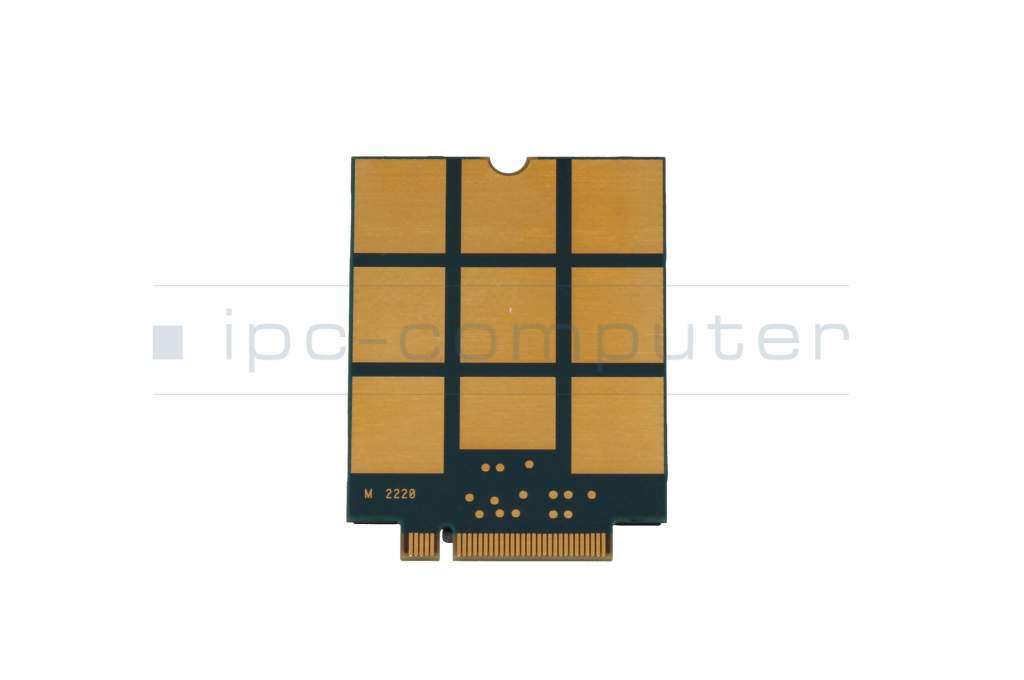

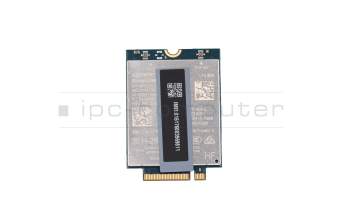

EM05-G Original Quectel WWAN Karte

Quectel EM05-G: Die perfekte Lösung für Ihre IoT- und M2M-Anwendungen!

Das Quectel EM05-G LTE Cat 4 Modul im kompakten M.2-Formfaktor (30,0 mm × 42,0 mm × 2,3 mm) bietet eine platzsparende Integration in kleinere und schlankere Geräte. Mit einer maximalen Datenrate von bis zu 150 Mbps im Downlink und 50 Mbps im Uplink ist dieses Modul speziell für Machine-to-Machine (M2M)- und Internet of Things (IoT)-Anwendungen optimiert.

Dank der Unterstützung weltweit gängiger LTE-FDD, LTE-TDD, DC-HSDPA, HSPA+, HSDPA, HSUPA, WCDMA und CDMA-Netzwerke sorgt das Quectel EM05-G für zuverlässige Datenverbindungen auf allen wichtigen Netzwerken.

Das Modul bietet eine Vielzahl von Internetprotokollen, branchenspezifischen Schnittstellen und umfangreichen Funktionen wie USB-Treiber für Windows 7/8/8.1/10/11, Linux und Android, sowie DFOTA (Differential Firmware Over-the-Air). Diese umfangreichen Features erweitern die Einsatzmöglichkeiten des Moduls für verschiedenste M2M-Anwendungen, darunter industrielle Router, robuste PDAs, Tablet-PCs, Videoübertragung und digitale Beschilderung.

Hauptmerkmale:

• LTE Cat 4 Modul, optimiert für Breitband-IoT/M2M-Anwendungen
• Weltweite LTE- und UMTS/HSPA+ Abdeckung für globale Konnektivität
• MIMO-Technologie, die hohe Datenraten und zuverlässige Verbindungen in drahtlosen Kommunikationssystemen garantiert (DL MIMO, Rx-Diversitätsantenne)

Eigenschaften:

Formfaktor: M.2
Abmessungen (mm): 30,0 × 42,0 × 2,3

Datenübertragung (max.):
LTE (Mbit/s) LTE-FDD: 150 (DL)/50 (UL); LTE-TDD: 130 (DL)/30 (UL)
UMTS DC-HSDPA: 42 Mbit/s (DL)/HSUPA: 5,76 Mbit/s (UL) WCDMA: 384 kbit/s (DL/UL)
CDMA2000 EVDO: 3,1 Mbit/s (DL)/1,8 Mbit/s (UL) 1X Advanced: 307,2 kbit/s (DL)/307,2 kbit/s (UL)
Protokolle: TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/SMTP/MMS/FTPS/SMTPS/SSL/FILE
(Max. Downlink: 150 Mbit/s / Uplink: 50 Mbit/s)

Frequenzbänder (MHz):
-G (Global)
LTE: B1/2/3/4/5/7/8/12/13/14/18/19/20/25/26/28/66/71/38/39/40/41;
WCDMA: B1/2/4/5/6/8/19

-E (EMEA/Australien/Neuseeland)
LTE-FDD: B1/3/7/8/20/28;
LTE-TDD: B38/41;
WCDMA: B1/8

-CN (China/Thailand/Indien)
LTE-FDD: B1/3/5/8; LTE-TDD: B34/38/39/40/41; WCDMA: B1/5/8; EVDO/CDMA: BC0

Steuerung über AT-Befehle: 3GPP TS 27.005, 3GPP TS 27.007 und Quectel Enhanced AT Commands

Versorgungsspannungsbereich: 3,135 V ~ 4,4 V, typ. 3,3 V

Betriebstemperatur: -30 °C ~ +70 °C
Erweitert Temperatur: -40 °C ~ +85 °C

Softwarefunktionen:
USB-Seriell-Treiber für Windows 7/8/8.1/10/11, Linux 2.6–5.15, Android 4.x/5.x/6.x/7.x/9.x/12.x
GNSS-Treiber für Android 4.x/5.x/6.x/7.x/8.x/9.x/12.x
RIL-Treiber für Android 4.x/5.x/6.x/7.x/8.x/9.x/12.x
MBIM-Treiber für Windows 8/8.1/10/11, Linux 3.18–5.15
NDIS-Treiber für Windows 7/8/8.1/10/11
QMI_WWAN-Treiber für Linux 3.4–5.15

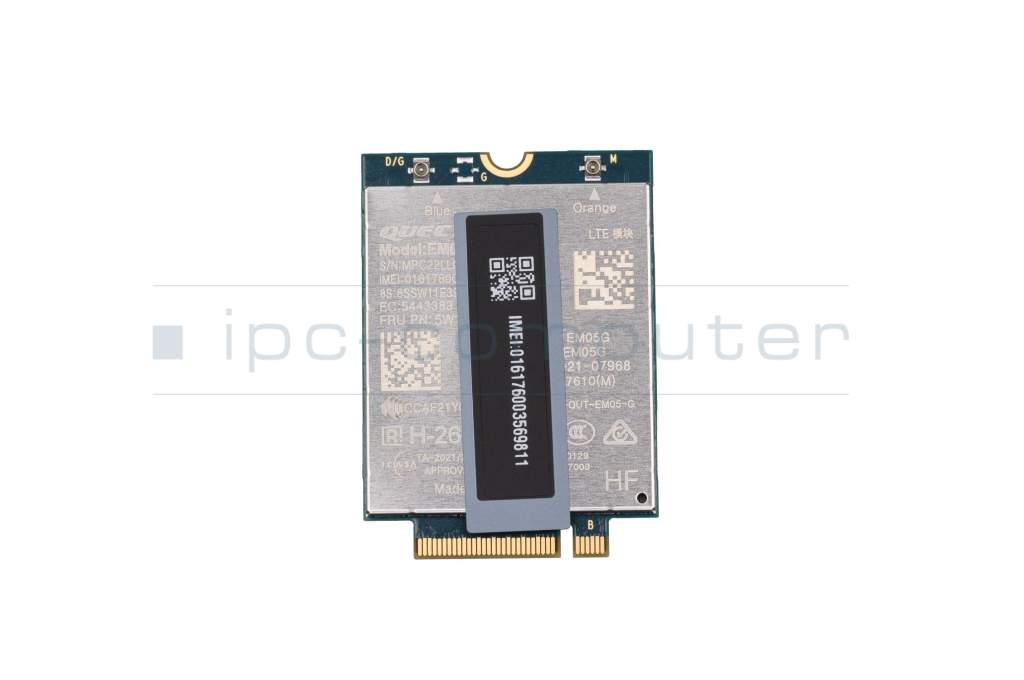

Hinweis: Bitte beachten Sie die Schnittstellen - Hierbei handelt es sich im eine Quectel EM05-G Variante, die über 1x ANT_MAIN und 1x ANT_DRX/ANT_GNSS (Kombinierter Anschluss) verfügt.

*Alle Angabe gemäß Hersteller Quectel
